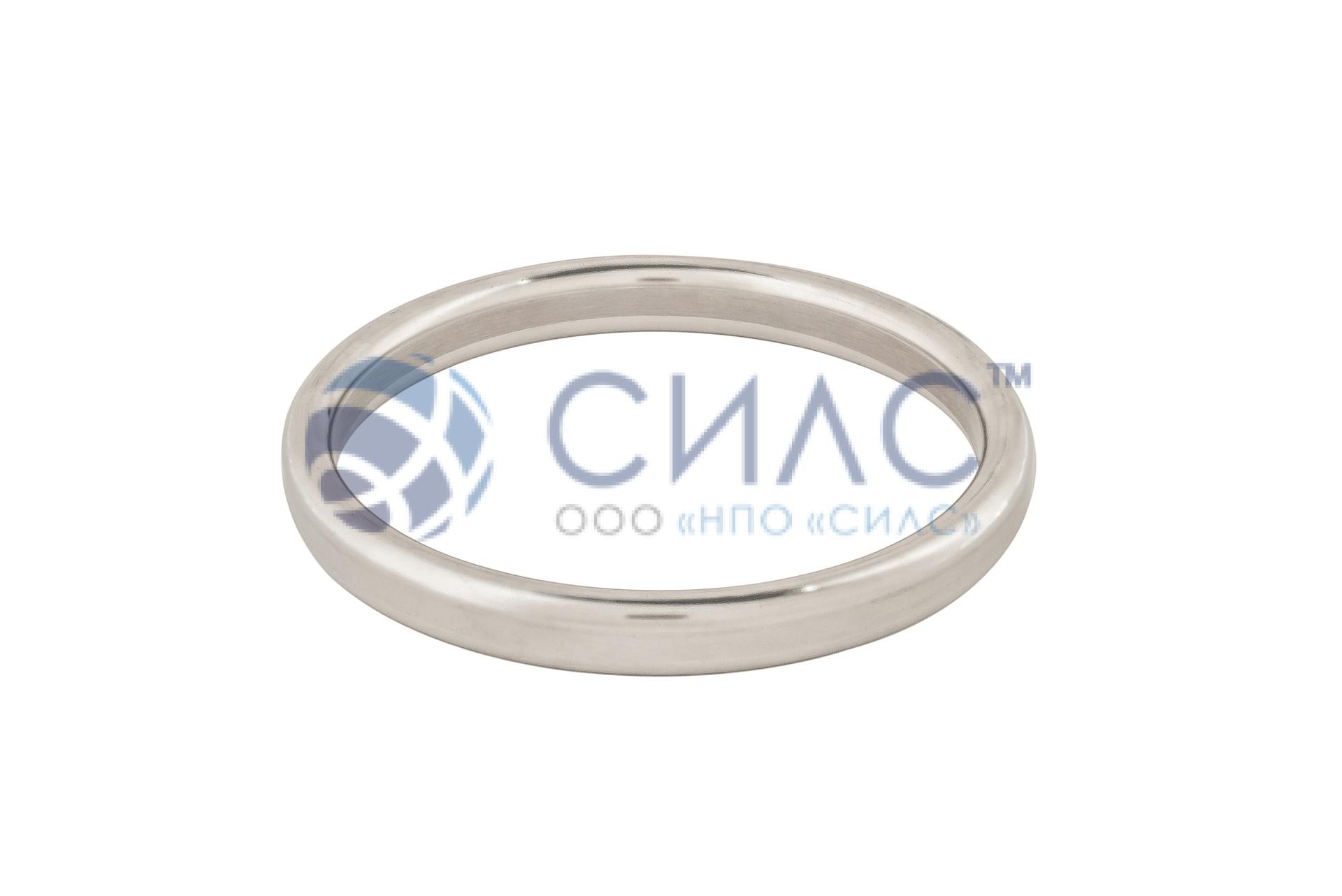

Прокладка овальная
(ATK 26-18-6-93)

Прокладки овального сечения для фланцев арматуры

Прокладки овального сечения стальные для фланцев арматуры. ПО СТАНДАРТУ: ATK 26-18-6-93.

Давление:

6.5 МПа

Диаметр:

0.17 мм

Высота:

0.5 мм

Гост:

34655-2020

В наличии

Прокладка овальная (ATK 26-18-6-93)

Заказать

Характеристики

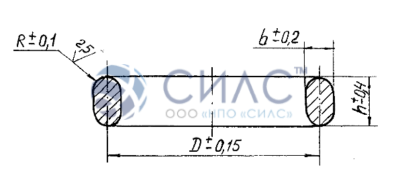

Таблица 1.

Проход условный фланца	Давление условное	D	b	h	R
Dу	Ру, МПа	мм.	мм.	мм.	мм.
15	6,3; 10,0; 16,0.	35	8	14	4
20		45
25		50
32		65
40		75
50	6,3; 10,0;	85	11	18	5,5
50	16,0	95
65	6,3; 10,0; 16,0.	110
80	6,3; 10,0;	115
80	16,0	130
100	6,3; 10,0; 16,0	145
125	6,3; 10,0;	175
125	16,0	190
150	6,3; 10,0;	205	11	18	5,5
150	16,0	205	13	20	6,5
200	6,3; 10,0;	265	11	18	5,5
200	16,0	275	16	22	8
250	6,3; 10,0;	320	11	18	5,5
250	16,0	330	16	22	8
300	6,3; 10,0;	375	11	18	5,5
300	16,0	380	22	30	11
350	6,3;	420	11	18	5,5
350	10,0;		16	22	8
350	16,0		22	30	11
400	6,3;	480	11	18	5,5
400	10,0;		16	22	8
400	16,0		22	30	11

Пример условного обозначение прокладки:

Прокладки типа 1 для фланца Ду 300мм на Ру 6,3 Мпа из стали марки 08КП: ПРОКЛАДКА 1-300-6,3-1 АТК 26-18-6-93

Примечание:

Материал прокладок должен соответствовать таблице 2.

Таблица 2.

Шифр	Материал
1	Сталь 08КП по ГОСТ 1050
2	Сталь 10895 по ГОСТ 11036
3	Сталь 08X13 по ГОСТ 5632
4	Сталь 08X18Н10 по ГОСТ 5632
5	Сталь 08Х18Н10Т по ГОСТ 5632

Также можем поставлять прокладки по АТК 26-18-6-93, из других различных сталей по запросу заказчика
